输电线路全维度智能图像监控装置
聚焦于解决输电线路杆塔双侧通道监控
塔基防外破及塔上设备互联为核心
图像在线监控装置
聚焦于解决输电线路杆塔双侧通道监控
塔基防外破及塔上设备互联为核心
图像在线监控装置
Product Introduction

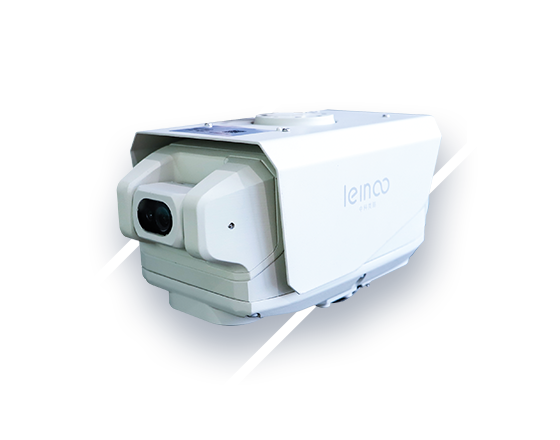

输电线路全维度智能图像监控装置是一款聚焦于解决输电线路杆塔双侧通道监控、塔基防外破及塔上设备互联为核心的，集智能四摄、AI前置、杆塔倾斜（选配）及超低功耗功能于一体的图像在线监控装置。该产品已广泛应用于输电监控和配电监控领域，尤其用于输电线路防外破、烟火告警、导线异物等场景，通过外接传感器等设备，也可使用于环境监控等领域。
Product Characteristics
- 装置防尘防水等级为IP67
- 支架适应角钢塔、水泥杆、钢管杆（塔）等不同类型的杆塔
- 连续无光照条件，设备稳定运行大于 30 天
- 整机寿命8年
- 支持Q/GDW 1242-2014《输电线路状态监测装置通用技术规范》（I1-2014）
- 支持 Q/GDW12068-2020《输电线路通道智能监拍装置技术规范》（I1-2020）
- 支持 Q/CSG1205031-2020《输电线路在线监测通信规约及信息交互规范》
- 装置符合国网输电线路在线监测装置规范要求，通过国网电科院型式试验检测
- 最多支持4摄，全方位监控
- 前端智能图像识别功能：大型机械、风筝、鸟类、山火等算法
- 支持双卡4G全网通接入移动网络，支持指定运营商APN接入配置
- 支持实时视频流播放（B接口，GB28181）
- 支持远程升级维护，远程调试
- 安装支架支持水平360°，垂直180°可调，可单人快速安装
- 配备APP，连接设备热点即可进行视频观看与参数设置，方便安装调整
- 上电无需额外配置即可正常工作
Product parameters
| 类型 | 分项 | 参数 |
| 主控板 | 操作系统 | Android 8.1 |
| CPU | 8核Cortex-A53 主频 2.0GHz | |
| RAM | DDR4 2G | |
| ROM | 8G | |
| 通信频道 | CAT4全网通2/3/4G，下载速度300 Mbps | |
| WIFI | IEEE802.11b/g/n | |
| GPS | 冷启动时间小于60秒，定位精度小于10米 | |
| 前视普光 摄像头 |
像素 | 1600万全彩、图像传感器尺寸1/2.8、3.8mm镜头 |
| 分辨率 | 最大分辨为5280x2992 | |
| 变焦率 | 定焦 | |
| 角度可调 | 安装时水平方向360度可调、竖直方向180度可调 | |
| 前视夜视 摄像头 |
像素 | 200万全彩、图像传感器尺寸1/2.8、4mm镜头 |
| 分辨率 | 最大分辨率为1920x1080 | |
| 变焦率 | 定焦 | |
| 最低照度 | 0.001Lux | |
| 角度可调 | 安装时水平方向360度可调、竖直方向180度可调 | |
| 广角摄像头 | 像素 | 200万全彩、图像传感器尺寸1/2.8、3.8mm镜头、广角120度 |
| 分辨率 | 最大分辨率为1920x1080 | |
| 后视摄像头 | 像素 | 200万全彩、图像传感器尺寸1/2.8、3mm镜头 |
| 分辨率 | 最大分辨率为1920x1080 | |
| 外部接口 | RJ45 | 具备RJ45网口 |
| 供电系统 | 电源容量 | 12V/20AH |
| 太阳能板功率 | 18V/30W | |
| 太阳能板使用寿命 | 10年 | |
| 环境要求 | 工作温度 | -10℃～＋70℃ |
| 存储温度 | -40℃～＋70℃ | |
| 相对湿度 | 5%RH～100%RH | |
| 大气压力 | 55 - 106 kPa |
Application Scenarios
可同时集成不同类型的算法，针对输电线路进行防外破，异物，覆冰，绝缘子破损等问题进行实时的识别上报
变电站中刀闸闭合，表计识别，绝缘子破损以及变电站日常工作违规操作等问题在前端进行识别和上报
